शीर्ष उत्पाद
-
ZL138E हाइड्रोलिक क्रॉलर छोटे रॉक ड्रिलिंग उपकरण
A brief description of the product goes here.
-
KW20 हाइड्रोलिक ट्रक घुड़सवार पानी अच्छी तरह से ड्रिलिंग रिग
A brief description of the product goes here.
-
भू-तकनीकी KG520 25 मीटर नीचे DTH ड्रिलिंग रिग
A brief description of the product goes here.
-
पूर्ण हाइड्रोलिक SNR300C डीजल क्रॉलर ड्रिलिंग रिग मशीन
A brief description of the product goes here.
हमारे बारे में
बीजिंग सिल्क रोड एंटरप्राइज मैनेजमेंट सर्विसेज कंपनी लिमिटेड बीजिंग, चीन में स्थित है, 10 से अधिक वर्षों से हम रॉक ब्लास्टिंग ड्रिलिंग रिग, वाटर वेल ड्रिलिंग रिग, डायमंड कोर ड्रिलिंग रिग, एंकर ड्रिलिंग रिग, और संबंधित एक्सेसरीज़ और ड्रिलिंग सेवाओं के अनुसंधान, विकास और उत्पादन में विशेषज्ञता रखते हैं।
हमारा फायदा
उच्च गुणवत्ता
ट्रस्ट सील, क्रेडिट चेक, रोश और आपूर्तिकर्ता क्षमता मूल्यांकन।कंपनी के पास कड़ाई से गुणवत्ता नियंत्रण प्रणाली और पेशेवर परीक्षण प्रयोगशाला है।
विकास
आंतरिक पेशेवर डिजाइन टीम और उन्नत मशीनरी कार्यशाला।हम आपके द्वारा आवश्यक उत्पादों को विकसित करने के लिए सहयोग कर सकते हैं।
उत्पादन
उन्नत स्वचालित मशीनें, सख्ती से प्रक्रिया नियंत्रण प्रणाली।हम आपकी मांग से परे सभी विद्युत टर्मिनलों का निर्माण कर सकते हैं।
100% सेवा
थोक और अनुकूलित छोटी पैकेजिंग, FOB, CIF, DDU और DDP।आइए हम आपको अपनी सभी चिंताओं के लिए सबसे अच्छा समाधान खोजने में मदद करें।
अनुशंसित उत्पाद
-
T38 R38 हाई ग्रेड टंगस्टन कार्बाइड थ्रेड बटन ड्रिल बिट
T38 R38 हाई ग्रेड टंगस्टन कार्बाइड थ्रेड बटन ड्रिल बिट
थ्रेड बटन ड्रिल बिट्स उच्च गुणवत्ता वाले मिश्र धातु इस्पात बार और टंगस्टन कार्बाइड द्वारा बनाए जाते हैं।गर्मी उपचार के माध्यम से, हमारे ड्रिलिंग उपकरण रॉक ड्रिलिंग मांगों को पूरा करने के लिए काफी कठिन हैं और चट्टानों को ड्रिल करते समय ऊर्जा का कम से कम नुकसान होता है।इसके अलावा, हम अलग-अलग ड्रिलिंग एप्लिकेशन के अनुसार अनुकूलित थ्रेड बटन ड्रिल बिट्स डिजाइन कर सकते हैं, और सॉफ्ट रॉक, ढीले-मध्यम रॉक और हार्ड रॉक ड्रिल करने के लिए कस्टम ड्रिल बिट्स लागू होते हैं।
एक: बहती और सुरंग
धागा: R25, R28, R32
व्यास: 33 मिमी -76 मिमीबी: बेंच ड्रिलिंग
धागा: R3212, R32, HL38, T38, T45, T51, T60
व्यास: 48 मिमी -152 मिमीसी: ट्यूब ड्रिलिंग
धागा: ST58, ST68
व्यास: 89 मिमी -152 मिमीOem और odm है--- हम डिजाइन और निर्माण कर सकते हैं ग्राहकों के नमूने या बिट दीया के चित्र के अनुसार।, हवा की संख्या / पानी के छेद, कार्बाइड बटन आकार और चेहरे का आकार।
सुपर क्वालिटी--- हमारा बटन बिट हीट ट्रीटमेंट के माध्यम से उच्च गुणवत्ता वाले मिश्र धातु इस्पात बार और टंगस्टन कार्बाइड की उच्च गुणवत्ता के साथ बनाया गया है, ताकि यह सबसे कठिन रॉक ड्रिलिंग मांगों का सामना कर सके, और ऊर्जा के कम से कम संभावित नुकसान के साथ चट्टान में गहन प्रभाव ऊर्जा संचारित कर सके। ।
वैश्विक प्रतिष्ठा--- ड्रिल बटन बिट का व्यापक रूप से धातु विज्ञान खदान, भूवैज्ञानिक अन्वेषण, जल संरक्षण निर्माण, बिजली, यातायात, सुरंग, खदान, राष्ट्रीय रक्षा पत्थर परियोजना आदि में उपयोग किया जाता है।
विशिष्टता
T38 थ्रेड बिट
बिट दइया टिप आकार (मिमी) फ्लशिंग छिद्रों की संख्या वजन मिमी (किलोग्राम) नाप सामने पक्ष सामने 57 5 * 11 3 * 10 1 1 1.6 64 5 * 12 3 * 11 1 1 1.6 76 5 * 14 3 * 12 1 2 2.4 64 8 * 9 4 * 9 2 2 1.8 76 8 * 11 4 * 10 2 2 2.6 89 8 * 12 6 * 11 2 2 3.3 102 8 * 13 6 * 12 2 2 4.7 64 6 * 10 4 * 9 0 3 1.7 70 6 * 11 4 * 10 0 3 2.2 89 6 * 14 4 * 12 0 3 4.3 64 8 * 9 5 * 8 0 4 1.7 70 8 * 10 5 * 9 0 4 2.2 76 8 * 11 5 * 10 0 4 2.7 89 8 * 12 6 * 11 0 4 3.3 102 8 * 13 6 * 12 0 4 4.7 60 8 * 9 3 * 9 2 2 1.7 64 8 * 9 4 * 9 2 2 2 70 8 * 10 4 * 10 2 2 2.4 76 8 * 11 4 * 10 2 2 3.2 89 8 * 12 5 * 12 2 2 5.8 64 8 * 9 5 * 9 0 4 1.9 70 8 * 10 5 * 10 0 4 2.4 76 8 * 11 5 * 10 0 4 3.3 89 8 * 12 6 * 11 0 4 5.3 R38 थ्रेड बिट
बिट दइया टिप आकार (मिमी) फ्लशिंग छिद्रों की संख्या वजन मिमी (किलोग्राम) नाप सामने पक्ष सामने 57 5 * 11 3 * 10 1 1 1.6 64 5 * 12 3 * 11 1 1 1.6 76 5 * 14 3 * 12 1 2 2.4 64 8 * 9 4 * 9 2 2 1.8 76 8 * 11 4 * 10 2 2 2.6 89 8 * 12 6 * 11 2 2 3.3 102 8 * 13 6 * 12 2 2 4.7 64 6 * 10 4 * 9 0 3 1.7 70 6 * 11 4 * 10 0 3 2.2 89 6 * 14 4 * 12 0 3 4.3 64 8 * 9 5 * 8 0 4 1.7 70 8 * 10 5 * 9 0 4 2.2 76 8 * 11 5 * 10 0 4 2.7 89 8 * 12 6 * 11 0 4 3.3 102 8 * 13 6 * 12 0 4 4.7 60 8 * 9 3 * 9 2 2 1.7 64 8 * 9 4 * 9 2 2 2 70 8 * 10 4 * 10 2 2 2.4 76 8 * 11 4 * 10 2 2 3.2 89 8 * 12 5 * 12 2 2 5.8 64 8 * 9 5 * 9 0 4 1.9 70 8 * 10 5 * 10 0 4 2.4 76 8 * 11 5 * 10 0 4 3.3 89 8 * 12 6 * 11 0 4 5.3
-
CR12 1200 मीटर फुल हाइड्रोलिक सरफेस कोर ड्रिलिंग रिग मशीन
CR12 1200 मीटर फुल हाइड्रोलिक सरफेस कोर ड्रिलिंग रिग मशीन
1. फिसलन प्रकार बिजली सिर, पक्ष को ऑफसेट किया जा सकता है, कोर लेने के लिए आसान और होस्टिंग और उठाने का काम।
2. मस्तूल पर मुख्य चरखी के बढ़ते कोरिंग ड्रिल रिग कंपन को कम करता है।
3. दूरबीन मस्तूल ड्रिलिंग की विश्वसनीयता सुनिश्चित करता है। ड्रिलिंग मास्टर्स के नीचे का सिरा अतिरिक्त स्थिरता प्रदान करते हुए ड्रिलिंग के दौरान जमीनी सतह को लंगर डालता है।परिवहन के दौरान मस्तूल को अधिक सुरक्षा के लिए रिग के गुरुत्वाकर्षण के केंद्र में ले जाया जा सकता है।
4. चक और हाइड्रोलिक उद्घाटन / वसंत समापन समारोह बीमा असफल-सुरक्षित संचालन के साथ पेटेंट जबड़े।स्प्रिंग क्लैंप और डिस्क चक क्लच ड्रिल रॉड सुरक्षित रूप से।हाइड्रोलिक सिलेंडर से सीधे ड्राइव के साथ ड्रिल सिर ड्रिलिंग प्रक्रिया के दौरान स्थिरता सुनिश्चित करते हैं, साथ ही दबाव में वृद्धि या कमी के साथ ड्रिलिंग विनियमन के साथ अधिक सटीक और विश्वसनीय होते हैं।
5. ऑपरेटर पैनल गैर-फिक्सिंग नियंत्रण जॉयस्टिक से सुसज्जित है, जो ऑपरेटर के लिए अतिरिक्त सुरक्षा प्रदान करता है।घर्षण स्पंज और गैर-फिक्सिंग लहरा जॉयस्टिक के साथ ड्रिलिंग और रोटेशन जॉयस्टिक सुविधा और सुरक्षित संचालन प्रदान करते हैं।हाइड्रोलिक तेल के निम्न स्तर के लिए ऑटो अलार्म फ़ंक्शन है।
6 .शादी के बाद की स्थापना
मस्तूल की स्थिति में वृद्धि के लिए प्रतिबल वाल्वों से लैस।
7. स्वनिर्धारित ऑपरेटर पैन
सरल हाइड्रोलिक प्रणाली को संचालित करना और बनाए रखना आसान है, और लिफ्ट-टू-शिफ्ट लीवर अतिरिक्त ऑपरेटर सुरक्षा प्रदान करते हैं।
8. सरल हाइड्रोलिक डेस्क
पीटीओ द्वारा संचालित सहायक पंप के साथ डेयर-कपल्ड हाइड्रोलिक पंप आसान रखरखाव के लिए अनुमति देते हैं।
9.SOLID लेटिस मैस्ट डिजाइन
कठोर डिजाइन सबसे कठिन परिस्थितियों में भी बेहतर प्रदर्शन और विश्वसनीयता प्रदान करता है।
10. NITRO-CHUCK
हाइड्रोलिक ओपन / स्प्रिंग क्लोज फंक्शन के साथ पेटेंट नाइट्रोजन गैस स्प्रिंग जबड़े फेल-सेफ ऑपरेशन सुनिश्चित करते हैं।
डीजल इंजन नमूना कमिंस QSB6.7 (ईयू स्टेज IIIA) विस्थापन 6.7L शक्ति 153kW (205HP) रेटेड RPM (फैक्टरी सेटिंग) 2000rpm ड्रिलिंग क्षमता BQ 1350 मी NQ 1050 मी मुख्यालय 720 मी पी क्यू 470 मी ड्रिल हेड रोटेशन की मोटर दो-स्पीड हाइड्रोलिक मोटर
जर्मनी का रेक्स्रोथ
आरपीएम तीन शिफ्ट / चरण कम बदलें 0-1250 RPM अनुपात पहली 8.276: 1
दूसरा 4.164: 1
3nd 1: 1
हाइड्रोलिक चक (PQ) हाइड्रॉलिक रूप से खोला गया, डिस्क स्प्रिंग क्लैम्पिंग, सामान्य रूप से C बंद प्रकार
अक्षीय होल्डिंग क्षमता 228000 एन
मैक्स।टोक़ 4750 एन · एम व्यास धारण करें 121 मिमी मैक्स।धुरी की उठाने की क्षमता 220 केएन मैक्स।खिला शक्ति 110 केएन प्राथमिक पंप
हाइड्रोलिक पंप:
घूर्णी, चरखी कीचड़ पंप और लेवलिंग जैक की ड्राइविंग के लिए अक्षीय पिस्टन चर विस्थापन ट्रिपल एक्स पंप।
लोड सेंसिंग सिस्टम के साथ।
निर्माता: डेनमार्क के डैनफॉस
पहला पंप: 31.5MPa पर 260LPM
दूसरा पंप: 130MPPM 28MPa पर
तीसरा पंप: 28 एलपीए पर 130 एलपीएम
हाइड्रोलिक टैंक क्षमता 420 एल (111 अमेरिकी गैलन) मुख्य लहरा की क्षमता उत्थापन गति (एकल तार) 0-80 मीटर / मिनट (नंगे ड्रम) उत्थापन बल (एकल तार) 800kN स्टील वायर व्यास 22 मिमी (0.86 इंच) स्टील के तार की लंबाई 45 मी वायरलाइन लहरा की क्षमता उत्थापन बल (एकल तार) 15 kN (3372 lbf) (नंगे ड्रम) स्टील वायर व्यास 6 मिमी (0.24 इंच) स्टील के तार की लंबाई 1600 मी मस्तूल मस्त कद 9.5 मी मस्त समायोजन कोण 0 ° -90 ° ड्रिलिंग कोण 45 ऑफ क्षैतिज क्षैतिज 90ºvertical नीचे
खिला स्ट्रोक 3650 मिमी स्लिपेज स्ट्रोक 1500 मिमी पुल को खिलाओ 18000kg थ्रस्ट को खिलाएं 7500kg रॉड खींचो 3 मी या 6 मी (9.84 फ़ीट या 19.68 फ़ीट) कीचड़ पंप प्रकार पंप ट्रिपल ट्रिपल सवार नमूना BW250 आघात 110 मिमी (4.3 इंच) आउटपुट मात्रा 250,180,122 एल / मिनट स्राव दाब 5.0, 6.0, 8.0 एमपीए पैर दबाना क्लैंपिंग स्कोप 55.5-118 मिमी
छेद के माध्यम से 65165 मिमी
अन्य वजन 8200 किग्रा परिवहन आयाम (L × W × H) 5980 × 2240 × 2480mm परिवहन मार्ग स्टील क्रॉलर
-

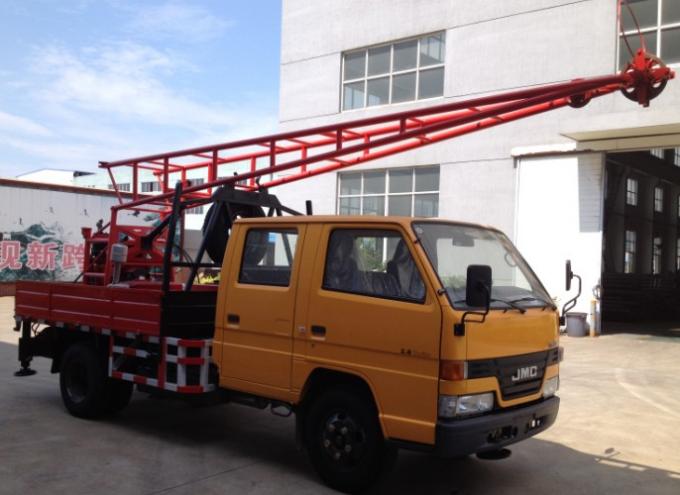

मैकेनिकल ड्रिवेन 100 मीटर जी -3 ट्रक माउंटेड ड्रिलिंग रिग
मैकेनिकल प्रेरित 100 मी जी -3 ट्रक पर चढ़कर ड्रिलिंग रिग
त्वरित विवरण:
1. G-3 यांत्रिक चालित और हाइड्रोलिक नियंत्रण है। G-3 ट्रक पर चढ़ा हुआ है और इसकी उच्च गतिशीलता है।
2. बेल्विल स्प्रिंग के साथ चढ़ाई और हाइड्रोलिक सिलेंडर के साथ ढीला, हाइड्रोलिक चक तीन-जबड़े आत्म केंद्रित के साथ अपनाया गया है।यह मजबूत और स्थिर क्लैम्पिंग बल में है।
3. यह मुख्य रूप से रेलवे, पुल, बांध आदि की खोज के लिए उपयुक्त है। यह कोयला खदान, जल विज्ञान और इंजीनियरिंग ड्रिलिंग में व्यापक रूप से लागू होता है।इसका उपयोग जल निर्वहन सुरंग ड्रिलिंग के क्षेत्र में और साथ ही छोटे व्यास में नींव ढेर निर्माण में भी किया जा सकता है।
विवरण:1. G-3 एक ट्रक-माउंटेड हाई मैकेनिकल पावर हेड ड्रिल है। G-3 ट्रक-माउंटेड है और इसकी उच्च गतिशीलता है। इसका उपयोग रोटरी, पर्क्यूसिव, वाइब्रेटरी और स्टैटिक प्रेशर ड्रिलिंग के साथ-साथ प्रेशर मृदा सैंपलिंग के लिए किया जा सकता है और पाइप ड्राइविंग।
2. बेल्विल स्प्रिंग के साथ चढ़ाई और हाइड्रोलिक सिलेंडर के साथ ढीला, हाइड्रोलिक चक तीन-जबड़े आत्म केंद्रित के साथ अपनाया गया है।यह मजबूत और स्थिर क्लैम्पिंग बल में है।
3. यह मुख्य रूप से रेलवे, पुल, बांध आदि की खोज के लिए उपयुक्त है। यह कोयला खदान, जल विज्ञान और इंजीनियरिंग ड्रिलिंग में व्यापक रूप से लागू होता है।इसका उपयोग जल निर्वहन सुरंग ड्रिलिंग के क्षेत्र में और साथ ही छोटे व्यास में नींव ढेर निर्माण में भी किया जा सकता है।
4. यह उचित संरचना, हल्के वजन, शक्तिशाली क्षमता, बहुउपयोग, स्थिर प्रदर्शन, उच्च जिम्मेदारी और उच्च मानकीकरण और सामान्यीकरण में है।
विशेष विवरण:
इंजीनियरिंग भूवैज्ञानिक छेद प्रारंभिक छेद व्यास: 150 मिमी, अंतिम छेद व्यास: 110 मिमी गहराई पर ड्रिल करें 100 मीटर नींव का ढेर प्रारंभिक छेद व्यास: 600 मिमी गहराई पर ड्रिल करें 15 स्पिंडल स्पीड फॉरवर्ड और रिवर्स स्पीड: 12; 18; 36; 53; 80; 116; 162; 237 आरपीएम धुरी का आघात 4000 mm अधि। क्षमता बढ़ रही है 40KN अधिकतम स्तनपान क्षमता 30KN .होस्ट (टाइप: प्लैनेटरी गियरिंग ट्रांसमिशन) अधि। क्षमता बढ़ रही है
(इकलौती रेखा):
30KN
उठाने की गति: 0.21;0.65;1.41;2.86 मी। / से मस्त कद 9 एम शिकंजे का बल 120KN टोक़ 7.2KN.m शक्ति डीजल इंजन 40kw, 2000rpm आयाम (L × W × H): 9390 × 2420 × 3730mm अनुप्रयोग:
1. जी -3 का उपयोग मुख्य रूप से इंजीनियरिंग भूवैज्ञानिक अन्वेषण और राजमार्ग, पुल, बांध और नागरिक, औद्योगिक, राष्ट्रीय रक्षा इंजीनियरिंग के लिए निर्माण में किया जाता है।2. प्राकृतिक गैस, तेल आदि का अन्वेषण करें।
3. यह पानी के लिए ड्रिलिंग भी कर सकता है।
-
CG-150 150m हाइड्रोलिक ट्रक घुड़सवार ड्रिलिंग रिग मशीन
CG-150 150m हाइड्रोलिक ट्रक घुड़सवार ड्रिलिंग रिग मशीन
त्वरित विवरण:
1. GC-150 एक ट्रक-माउंटेड स्पिंडल टाइप ड्रिलिंग रिग है।इसका उपयोग इंजीनियरिंग भूवैज्ञानिक अन्वेषण, सर्वेक्षण और ठोस खनिज जमा, विस्फोट छेद और विभिन्न कंक्रीट संरचना के निरीक्षण छेद आदि की खोज में किया जा सकता है।
2. इसमें बड़ी इनपुट पावर और आउटपुट टॉर्क है।इसकी ड्रिलिंग क्षमता मजबूत है।यह गति सीमा बड़े पैमाने पर है।यह दुर्घटनाओं से निपटने की क्षमता अच्छी है।इसमें एक तेल दबाव फ़ीड संरचना है और यह श्रम की तीव्रता कम है।
3. क्लिनिकस्टैट को छोड़कर, ड्रिल को उठाना और ढीला करना आसान है।
विवरण:
1. GC-150 एक ट्रक-माउंटेड स्पिंडल टाइप ड्रिलिंग रिग है।इसका उपयोग इंजीनियरिंग भूवैज्ञानिक अन्वेषण, सर्वेक्षण और ठोस खनिज जमा, विस्फोट छेद और विभिन्न कंक्रीट संरचना के निरीक्षण छेद आदि की खोज में किया जा सकता है।
2. विभिन्न परत के अनुसार, यह हीरे की बिट, हार्ड मिश्र धातु बिट, बरमा बिट, आदि के साथ ड्रिलिंग किया जा सकता है।
3. इसमें बड़ी इनपुट पावर और आउटपुट टॉर्क है।इसकी ड्रिलिंग क्षमता मजबूत है।यह गति सीमा बड़े पैमाने पर है।यह दुर्घटनाओं से निपटने की क्षमता अच्छी तरह से है।इसमें एक तेल दबाव फ़ीड संरचना है और यह श्रम की तीव्रता कम है।
4. यह कार्य कुशलता अधिक है।यह समर्पित डिवाइस संचालित करने और जुदा करने के लिए आसान है,
5. हाइड्रोलिक चक का उपयोग कर, यह मजबूत और स्थिर clamping बल में है।खिलाया हाइड्रोलिक का उपयोग करके, ड्रिलिंग रिग सीधे वापस ले जा सकते हैं। 5।यह निर्माण में कॉम्पैक्ट है, समग्र व्यवस्था में तर्कसंगत है, वजन में मध्यम, कोडांतरण में सुविधाजनक और रोटेशन की गति की सीमा में विस्तृत है।विशेष विवरण:
गहराई का छेद 150 मीटर रॉड दीया 75 मिमी गहराई का छेद 30m रॉड दीया 150mm स्पिंडल स्पीड फॉरवर्ड स्पीड: 61; 163; 338; 654r / मिनट रिवर्स स्पीड: 45r / मिनट धुरी का आघात 500 मिमी अधि। क्षमता बढ़ रही है 25KN स्पिंडल आईडी 53mm / 62mm अधिकतम स्तनपान क्षमता 20KN .मैं चरखी स्टील वायर केबल दीया 9.3mm अधि। क्षमता बढ़ रही है
(इकलौती रेखा):15KN उठाने की गति (तीसरी परत): 0.187m / s, 0.374m / एस शक्ति डीजल इंजन ZS1110M कीचड़ पंप BW-160 वजन (कम इंजन) 4290kg आयाम (L × W × H): 6500 × 1950 × 3050mm अनुप्रयोग
1. कार्बाइड और डायमंड बिट के साथ कोर ड्रिलिंग।
2. इंजीनियरिंग भूवैज्ञानिक अन्वेषण।
3. ब्लास्ट होल, गैस की खोज।
-

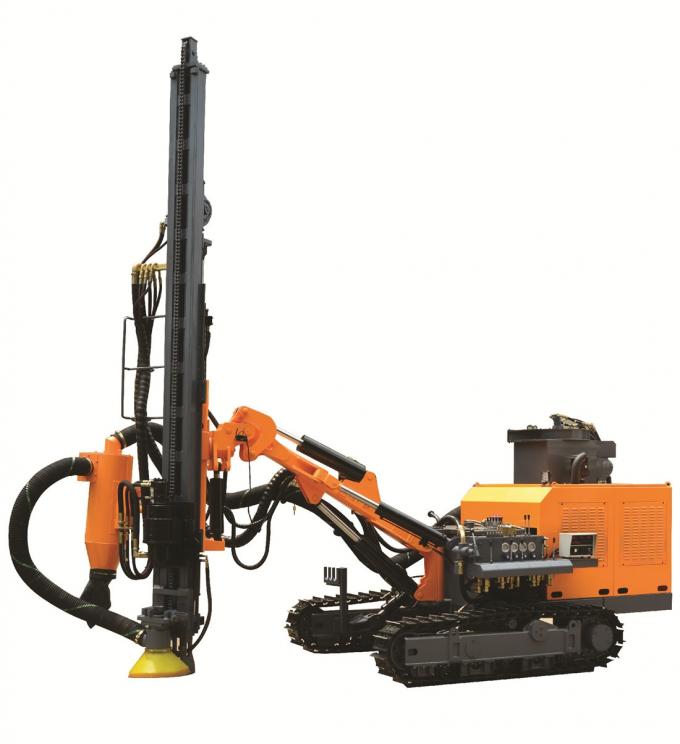

25 मीटर गहराई डीजल इंजन हाइड्रोलिक क्रॉलर ड्रिलिंग मशीन
25 मी गहराई डीजल इंजन हाइड्रोलिक क्रॉलर ड्रिलिंग मशीन
हमारे KY130 उच्च दबाव क्रॉलर ड्रिलिंग रिग शक्तिशाली ड्राइविंग सिस्टम और बेहतर ड्रिल आर्म के साथ आता है।ड्रिलिंग प्रदर्शन काफी वांछनीय है।
फ़ीचर
1. नई प्रकार ड्रिल हाथ
विशेष रूप से डिज़ाइन किए गए जिब लुबिंग तंत्र और ड्रिल आर्म में अधिक उचित संरचनाएं हैं और इन्हें समायोजित करना आसान है।ड्रिल कैरिज की ड्रिलिंग रेंज बहुत विस्तारित है, जबकि कम स्थिति क्षैतिज छेद ड्रिल किए जा सकते हैं।उच्च दबाव क्रॉलर ड्रिलिंग रिग के लिए एक उच्च शक्ति हाइड्रोलिक मोटर को अपनाया जाता है ताकि महान गति और ट्रैडीक्टिव प्रयास प्राप्त किया जा सके।2. सुरक्षित और स्थिर चलने वाला तंत्र
विश्वसनीय स्वचालित क्रॉलर बेल्ट लेवलिंग और महान ब्रेकिंग सिस्टम न केवल वाहन को स्थिर बना सकते हैं, बल्कि वाहन के लिए जमीन के प्रभाव को भी कम कर सकते हैं।एक अद्वितीय श्रृंखला फिक्सिंग डिवाइस उच्च दबाव क्रॉलर ड्रिलिंग रिग की चलने की विश्वसनीयता को काफी हद तक बढ़ा सकता है।3. शक्तिशाली चार सिलेंडर डीजल इंजन
इंजन की उत्कृष्ट रस्सा शक्ति निर्माण वाहन को बहुत अधिक स्थान देती है।
विशेष विवरण
नमूना KY130 उच्च दबाव क्रॉलर ड्रिलिंग रिग रॉक कठोरता एफ = 6-20 छेद व्यास Ф105-140mm किफायती ड्रिलिंग गहराई 25 मी दबाव 0.7-1.4Mpa हवा की खपत ≥15m³ / मिनट घूमने की गति 0-70r / मिनट घूमता हुआ टोकरा 2000N.m उठाने की क्षमता 18000N प्रणोदन प्रकार पन सिलेंडर श्रृंखला प्रणोदन की लंबाई 3000 मिमी ड्रिल रॉड विनिर्देशन Φ64 × 3000 मिमी / Φ89 × 3000 मिमी Gradeability 30 डिग्री धरातल 320mm चलने की गति 2 किमी / घंटा हाथ की बढ़ती कोण नीचे 15 °, ऊपर 50 °, कुल 65 ° ड्रिल आर्म स्विंग एंगल लेफ्ट 45 °, राइट 45 °, टोटल 90 ° गाड़ी झूला कोण बाएं 50 °, दायां 50 °, कुल 100 ° कैरिज पिच कोण 180 ° गाड़ी का मुआवजा 1200 मिमी डीजल इंजन QC 498 (39kW 2400r / मिनट) समग्र आयाम (L × W × H) 5600 × 2340 × 2550 (मिमी) कुल वजन 5500kg ध्यान दें वायवीय-हाइड्रोलिक ड्राइविंग तंत्र KY130 के लिए अनुशंसित स्पेयर पार्ट्स
ड्रिल बिट व्यास 115mm ड्रिल रॉड (व्यास × L) Mm 76 × 3000 मिमी हथौड़ा पी लो HD45A -

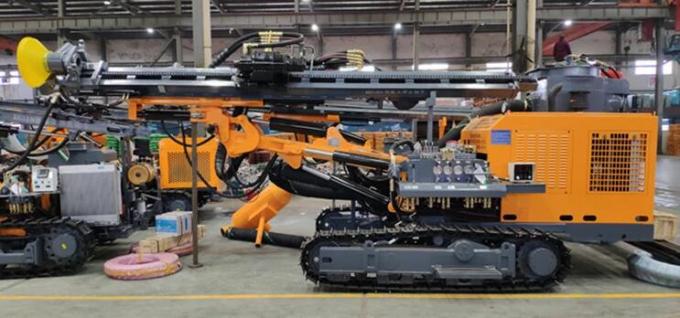

भू-तकनीकी KG520 25 मीटर नीचे DTH ड्रिलिंग रिग
भू-तकनीकी KG520 25M होल होल डीटीएच ड्रिलिंग रिग
specifiction
KG520 ड्रिलिंग रिग नमूना KG520 / KG520H चट्टान की कठोरता च = 6-20 छेद का व्यास Φ105-152mm किफायती ड्रिलिंग की गहराई 25 मी घूमने की रफ़्तार 0-100r / मिनट रोटेशन टोक़ 3500N · मीटर बिजली लिफ्ट करें 25KN फ़ीड तरीका है मोटर-रोलर श्रृंखला फ़ीड दूरी 4150 मिमी चलने की गति 0-2.5Km / एच Gradeability ≤30 ° धरातल 900 मिमी वजन 6500kg ड्रिल मशीन का आकार 6800x2200x2850 स्लाइडिंग कैरिज पिच कोण ब्लो 135 °, up50 °, कुल 185 ° स्लाइडिंग कैरिज स्विंग एंगल लेफ्ट 100 °, राइट 45 °, कुल 145 ° फिसलने वाली गाडी की लम्बाई 900 मिमी शक्ति 4DKC4G3-100 (70kW / 2200r / मिनट) ड्रिल पाइप Φ76x3000 मिमी / 89 * 3000 मिमी हवा की खपत 15-22m³ / मिनट क्षैतिज छिद्र की अधिकतम ऊंचाई 2850mm क्षैतिज छिद्र की न्यूनतम ऊंचाई 900 मिमी आवेदन
खुले उपयोग के लिए छेद ड्रिल रिग के नीचे KG520 डीजल-इंजन उत्सर्जन पर राष्ट्रीय नियमों के अनुपालन में एक बेहतर उपकरण है। ड्रिल रिग दो स्वतंत्र प्रणालियों, अर्थात् डीजल इंजन और motoe से सुसज्जित है, जो अलग-अलग संचालन दबाव और चढ़ाई क्षमता में सक्षम है। ।
विस्तारित पिच और उठाने वाले हाथ हाइड्रोलिक सिलेंडर इसे सीमित करने की स्थिति की आवश्यकताओं को पूरा करने में सक्षम बनाता है।डबल रोटेशन मोटर रोटरी टोक़ और परिक्रामी गति को बढ़ाता है;और उठाने वाले बल और विश्वसनीयता को बढ़ावा देने के लिए उठाने वाले हाइड्रोलिक सिलेंडर और चेन का विस्तार किया जाता है।घने प्रोफ़ाइल फ़ोल्डर का उपयोग आवास के लिए किया जाता है, इस प्रकार इसकी तीव्रता और कठोरता के स्तर में सुधार होता है;और अतिरिक्त रिंग हैंडलिंग और उठाने को सुविधाजनक बनाती है।
खुले उपयोग के लिए छेद ड्रिल रिग के नीचे KG520 एक धूल कलेक्टर के साथ सुसज्जित है, इस प्रकार ऑपरेशन को अधिक पर्यावरण के अनुकूल और विश्वसनीय बनाता हैविशेषताएँ
रोटरी टोक़ और परिक्रामी गति को उठाया जाता है; प्रोपेन मोटर और चेन को उठाने के लिए उपयोग किया जाता है
उठाने की शक्ति और विश्वसनीयता। धूल संग्रह धूल संग्रह पर एक बेहतर प्रभाव पैदा करने के लिए बढ़े हुए है
मोटा प्रोफाइल फ़ोल्डर आवास के लिए उपयोग किया जाता है, इस प्रकार इसकी तीव्रता और कठोरता के स्तर में सुधार; और अतिरिक्त
अंगूठी सौंपना और उठाना सुविधाजनक बनाता है
पैकिंग और वितरण
-
200 मीटर डीजल पावर पोर्टेबल हाइड्रोलिक वॉटर वेल ड्रिलिंग रिग
200 मीटर डीजल पावर पोर्टेबल हाइड्रोलिक वॉटर वेल ड्रिलिंग रिग
GK 200 पोर्टेबल पानी अच्छी तरह से ड्रिलिंग रिग BW-160 मिट्टी पंप और 22HP डीजल इंजन, मैक्स के साथ सुसज्जित है।ड्रिलिंग गहराई विकल्प के साथ 75-400 मिमी, ट्रेलर, क्रॉलर, और ट्रैक्टर चेसिस के उद्घाटन व्यास के साथ 200 मीटर हो सकती है।
ए।मशीन क्रॉलर चेसिस डिवाइस से लैस है, जो तेज गति के साथ चलना आसान है।
ख।हाइड्रोलिक तेल दबाव फ़ीड डिवाइस, ड्रिलिंग दक्षता में सुधार।
सी।दबाव गेज ड्रिल छेद के नीचे की स्थिति को प्रदर्शित करता है।
घ।हाइड्रोलिक सिलेंडर द्वारा नियंत्रित ड्रिल मस्तूल, श्रम की तीव्रता को कम करने के लिए दक्षता डीजल इंजन इलेक्ट्रिक स्टार्टर को अपनाने में सुधार करता है।
बोरहोल ड्रिलिंग मशीन / पानी अच्छी तरह से ड्रिलिंग रिग बिक्री के लिए 200 मीटर
गहराई की ड्रिलिंग 230m अधिकतम बोरहोल कैलिबर 300 मिमी न्यूनतम बोरहोल कैलिबर 75 मिमी ड्रिल पाइप का व्यास 42/50/60 मिमी ड्रिलिंग कोण 90 ° ~ 75 ° वजन (शक्ति शामिल नहीं) 1150 किलोग्राम एकता मशीन आयाम 2750 * 950 * 1770mm 2.Vertical धुरी स्पिंडल घूमने की गति 64/128/287 / 557r / मिनट स्पिंडल स्ट्रोक 450mm 3.Hoist मैक्स।सिंगल लाइन उठाने की क्षमता 2400kg रील उठाने की गति 1.64m / s स्टील वायर रस्सी व्यास 13 मिमी स्टील वायर रस्सी की क्षमता 35m गले में बाढ़ का व्यास 245mm हग फ्लडगेट बेल्ट की चौड़ाई 70mm जंगम दूरी 400mm 4. कीचड़ पंप प्रकार BW-160 प्रकार डबल फ़ंक्शन के साथ क्षैतिज एकल सिलेंडर मैक्स।मुक्ति डीजल इंजन 170L / मिनट विद्युत मोटर 140L / मिनट मैक्स।दबाव 3Mpa काम का दबाव 1.5Mpa 5. शक्ति डीजल इंजन 22HP बिजली की मोटर 15KW 6. ड्रिलिंग टॉवर प्रकार ड्रिलिंग रिग पर एकीकृत नियंत्रण प्रणाली हाइड्रोलिक 7. ट्रेलर चेसिस प्रकार 4 पहियों बोरहोल ड्रिलिंग मशीन / बिक्री 200 मीटर फोटो के लिए अच्छी तरह से ड्रिलिंग रिग
-
ZL138E हाइड्रोलिक क्रॉलर छोटे रॉक ड्रिलिंग उपकरण
ZL138E हाइड्रोलिक क्रॉलर प्रकार छोटे रॉक ड्रिलिंग उपकरण
परिचय
ZL138E प्रकार हाइड्रोलिक ओपन-एयर रिग मुख्य रूप से ओपन-पिट खदान उत्पादन के लिए उपयुक्त है, जलविद्युत स्टेशन का निर्माण, उत्खनन के निर्माण और निर्माण की स्थिति, खदान ढलान उपचार आदि।
रिग में निम्नलिखित विशेषताएं हैं:
1. फ्रेम 360 ° घुमाया जा सकता है, बहुत कार्य क्षेत्र में सुधार, अक्सर स्थानांतरित करने की जरूरत नहीं है, कार्य कुशलता में सुधार।
2. ड्रिल रिग स्थिर प्रदर्शन DZYG38B पूर्ण हाइड्रोलिक रॉक ड्रिल, प्रभाव शक्ति, उच्च ड्रिलिंग दक्षता, कम ऊर्जा खपत से लैस है।
3. प्रत्येक मुख्य सर्किट जैसे कि शॉक, रोटरी ड्रिल रिग, प्रोपल्शन, एक दूसरे से स्वतंत्र होते हैं, ताकि विभिन्न कार्यों के संचालन को सुनिश्चित करने के लिए ड्रिलिंग रिग स्पष्ट हो सके।
4. कंप्यूटर डेटा संचार का उपयोग, प्रदर्शन पर प्रत्यक्ष प्रतिक्रिया दे सकता है और ड्रिलिंग रिग, हाइड्रोलिक सिस्टम, एयर कंप्रेसर सिस्टम की स्थिति आदि की कार्यशील स्थिति का अवलोकन करता है, प्रदर्शन के माध्यम से प्रत्येक कार्य मापदंडों, अलार्म, पार्किंग को सेट और देखा जा सकता है। , विफलता निदान और प्रसंस्करण का रखरखाव सुविधाजनक है।
5. कम दबाव उद्घाटन समारोह, छेद सटीकता की गारंटी कर सकते हैं।
6. टांकने वाले उपकरणों में स्वचालित / मैनुअल से लैस, कार्य कुशलता में सुधार कर सकता है और ऑपरेटरों की श्रम तीव्रता को कम कर सकता है।
7. ऑपरेटिंग सिस्टम जॉयस्टिक कंट्रोल हैंडल का उपयोग करता है, ऑपरेशन सरल और सुविधाजनक है।
विशेष विवरण:
रॉक कठोरता च = 4-20 ड्रिलिंग व्यास (मिमी) φ64-φ102 ड्रिलिंग गहराई (स्वचालित ड्रिल रॉड कनेक्शन) (एम) 22 चलने की गति (किमी / घंटा) 2.O Gradeability 20 डिग्री ग्राउंड क्लीयरेंस (मिमी) 440 पॉवर kW 112 डीजल इंजन CUMMINS 6BTA5.9 112KW पेंच कंप्रेसर विस्थापन (एम / मिनट) 5 पेंच कंप्रेसर निर्वहन दबाव (बार) 10 आयाम (एल × डब्ल्यू × एच) मिमी 6300 × 2400 × 3400 कैरिज पिच कोण + 90 ° -5 ° गाड़ी झूला कोण दायां 35 ° बायां35 ° गाड़ी पार्श्व क्षैतिज स्विंग कोण वाम 90 ° दाएं 12 ° बूम स्विंग कोण दायां 45 ° बायां 10 ° प्रणोदन की लंबाई हर बार (मिमी) 4000 ड्रिल रॉड φ38 × 3660, φ45 × 3660 धूल इकट्ठा करने का प्रकार सूखा प्रकार रॉड एकत्रित प्रकार स्वचालित प्रकार DZYG38B हाइड्रोलिक रॉक ड्रिल स्पेसिफिकेशन इस प्रकार है
वजन (किग्रा) 150 भारी दबाव (एमपीए) 15-21.5 रोटरी दबाव (अधिकतम) (एमपीए) 10 टॉर्क (मैक्स) (N · m) 0-750 प्रभाव आवृत्ति (हर्ट्ज) 40-60 घूर्णन गति (आर / मिनट) 0-300 पावर (किलोवाट) 45 विवरण
और उत्पाद
